一 概述

PCZ-L1型pvc負壓自動放水器是煤礦瓦斯抽放系統****的自動放水裝置，適用于瓦斯抽放鉆廠和利用系統的主管、干管、支管鉆場等的自動排渣放水。

二 負壓自動放水器的結構

PCZ-L1型pvc負壓自動放水器的結構性能

（1）結構

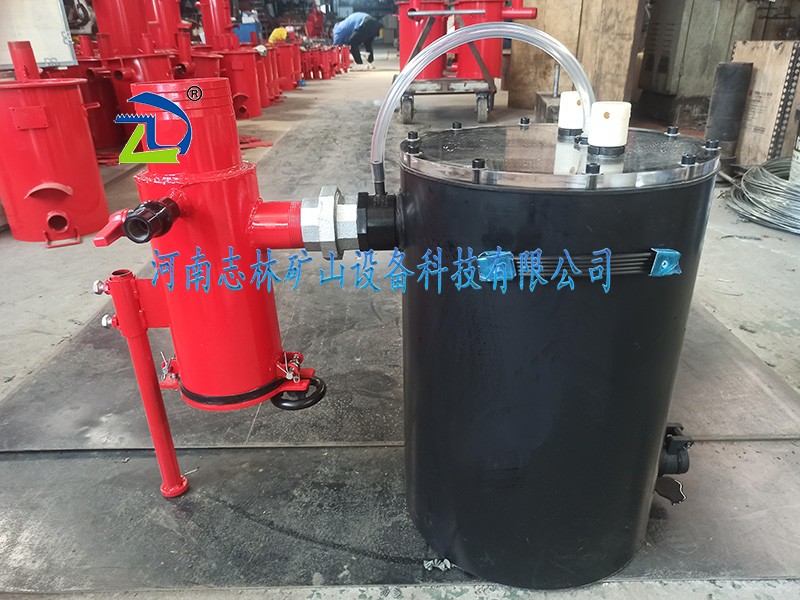

PCZ-L1型pvc負壓自動放水器主要由進水口、儲水桶、調節裝置、浮球閥、重力密封球、出水口、連接軟管等組成。

（2）性能參數

適用負壓范圍：-0.01～-0.09mpa

自動放水速度：≥5l次（間歇放水）

體積：360*460

重量：20kg

介質溫度：10°-60°

三 自動放水器的安裝

1. 自動放水器安裝在管路的低洼處。

2. pcz-l1型pvc負壓自動放水器的進水管直接與抽放管路連接（管路下部焊一節2"短節）。

3. pcz-l1型pvc負壓自動放水器的安裝地點管路上部焊上一個1／2"的管短節（如果是吊起來的管路，可以在管路中心線上的位置），一端焊接一個1.5"或2吋的管短節。

4.上述短節處各安裝一個閥門，以便維修放水器時使之與抽放管路斷開。

5.連接管可以用夾布膠管或鋼管（用膠管，以便安裝與維修）。

6.放水器進水口低于管路底部。

7.放水器中心線要盡量鉛直，與水平垂直偏差在±10°。

四 PCZ-L1型pvc負壓自動放水器使用注意事項

1. 運輸過程中嚴禁碰撞，要小心搬運。

2. 放水器安裝后，放水閥不允許被巷道中的水淹沒，否則將不能放水。

3.放水器周?chē)鍧?，以免巖（煤）粉（泥）將放水閥堵埋。

4.放水器中心軸線要盡量與水平面垂直，以便減少浮漂上升過程中的摩擦阻力。

5.要定期檢查放水器的工作情況，發現問題及時處理。
